對于磁翻板液位計，實在已說過良多次了，但依然有讀者留言對布局不太領會，網上根基都是全筆墨的先容。明天筆者就將磁翻板液位計的一些圖紙與大師分享，讓大師都能加倍領會這款超卓的液位計產物。

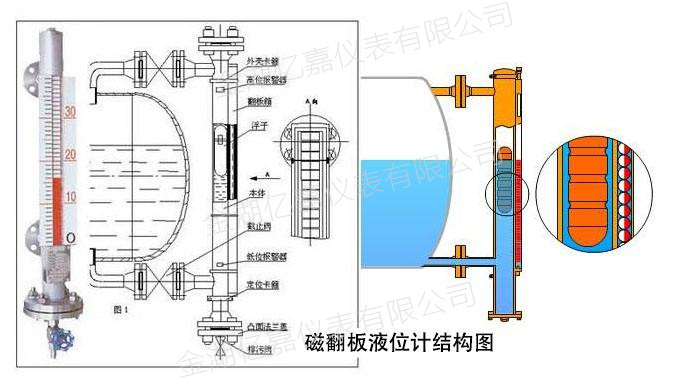

起首，它是操縱磁力與浮力來停止任務丈量的，那末布局又是如何的呢？大師請看圖1側裝型與圖2頂裝型的布局圖及構成部份。

從下面的布局圖能夠看出磁翻板液位計都是由哪些局部構成。拿側裝型來講，磁性的浮子在丈量筒內跟從液面高低挪動，繼而經由進程磁力鞭策著唆使器面板上的磁性小翻板動彈，最初利用者能夠經由進程面板上的標尺間接讀出液位數據。頂裝型固然看似龐雜了一點，但別的也利用一樣的道理，只不過浮子與磁性元件的組合替換了側裝型的磁浮子，分體式與一體式的區分。

咱們再來看一下磁翻板液位計的裝置體例有哪些，請看圖3

多種裝置體例可供遴選，能順應差別的裝置情況，這是磁翻板液位計浩繁長處中的一個。固然，正由于裝置便利，今朝產業出產進程中，根基城市有它的存在。

最初給大師說說它的參數。

1、量程規模（mm）：300～19000

2、介質密度（g/cm3）：0.51090～2

3、介質粘度： ≤0.0203Pa.S

4、任務溫度℃：-40～350

5、壓力品級（MPa）：≤32

6、丈量精度（mm）：≤±10

7、裝置體例：側裝式、頂裝式、底裝式

8、防護品級：IP65

9、防爆品級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸體例：4～20mA 或 開關量

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）PN1.0 DN100 HG20593（頂裝式、底裝式）
