不銹鋼彎管2g電磁流量計是一種差壓流量計，能順應低溫高壓、振動等多種情況，任務一般不變，是以彎管流量計在煤油化學、電力、鋼鐵等產業中取得了普遍利用。本文重點先容彎管流量計的道理，以便更深上天領會本產物。

　　與其余差壓流量計產物比擬，不額定阻力喪失的彎管流量計在布局上加倍簡略，如圖1所示，流體顛末肘部時曲折的管道壁充任轉換，流體進入后面2D擺布時，內側流體加快，外側流體進入彎頭流體的流量情勢減慢，直到靠近自在旋流現實中所述的梯形速率流量形式，此進程在45截面到達最大值為止。在彎頭出口和下流二維規模內，流速模子的變動進程是入口變動的反進程。

　　按照品質守恒定律、能量守恒定律和動量守恒定律，統一過流截面中每一個流點的能量不變，因為每一個粒子流速的變更，肘部的內部差壓△ p45截面是最大和最不變的。45彎管截面的流體均勻速率vDP在肯定彎頭傳感器的多少布局尺寸后，可以或許丈量彎頭45截面的內部、內部差壓DP和流體密度r，以肯定流體的均勻流速v。按照平方比干系，流量越大，阻壓越大。流體經由進程彎頭時的流量系數與彎管的多少布局尺寸(曲折半徑r和內徑d)流量系數a=f (r，d)和壓力緊密親密相干。這類壓力

　　2，數學抒發式

　　(1)抒發式，a (r.d-流量系數；當挑選所需的墻范例

　　DP45截面表里壓差；D-彎頭內徑；Rr-流體密度。彎管曲折半徑；-

　　按照管道流體流速v與流量q的干系，可以或許取得以下流量計較公式:

　　Q. v t/h (2) 3.6r=p D2/4

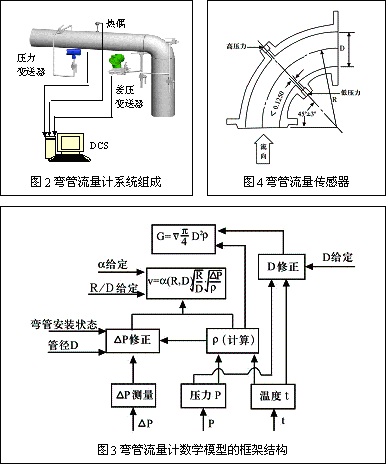

　　若是為流量計較建立了公式，該若何計較和顯現流量？讓咱們再看一次，一套彎管流量計還須要那些整機。如圖2所示，組成完整彎管流量計的計較體系除最根基的彎頭整機外，還須要設置裝備擺設額定的差壓變送器(差壓流量計都須要設置裝備擺設額定的差壓變送器，是以在挑選時要謹慎)、壓力變送器和溫度傳感器。此中差壓變送器是必需的局部，壓力變送器和溫度傳感器是彌補和點竄流量數據，這些數據按照裝配特定任務礦山的情況來肯定是不是須要設置裝備擺設。計較方式見圖3。

這個彎管流量計有甚么特色？

　　1、傳感器布局簡略

　　彎頭傳感器利用管道體系彎頭作為測試元素，長處是不額定的壓力喪失，并且特地裝配了節省器組件。彎頭壓力端口在45o處開放，壓力端口布局與規范孔板不異，是以兩個立體內的兩個壓力端口位于統一條直線上，如圖4所示。

　　彎頭傳感器是顛末加工和高多少精度的90彎頭，是彎管流量計的焦點局部。每一個流量傳感器按照外形尺寸的差別，流量系數也差別。用數控機床加工的彎頭傳感器盡可以或許光滑地堅持肘部內壁，每一個外形布局都可以或許保障流量計的精度級別為1.0。

　　2、免保護流量傳感器

　　不銹鋼彎管人蒸汽流量計在任務進程中不磨損。在高速流體打擊下不變形、失真、振動。對情況中可以或許發生的振動、塵埃、濕潤和電磁場干與不敏感。不變性、活絡度和精確性不較著變更。傳感器能最大限定地避免凈化、疤痕、梗塞等。保障流量計持久高精度丈量的任務狀況。

　　彎頭傳感器具備耐磨性、不須要保護、持久高精度操縱的特色，合適間接焊接裝配的手藝前提，裝配焊接方式可處置流量丈量裝配現場奔馳、墜落、泄露等使人頭疼的題目。

　　3、不額定的節省閥或拔出物，不額定的壓力喪失，節能

　　孔板的流體壓力喪失在拉孔流量計中是不可規復的，孔板在該流量中發生的差壓值的60%至80%。為了進步丈量精度，設想師在挑選孔板流量計的任務差壓值時，凡是會接納較高的值，使此壓力喪失成為不可輕忽的值。

　　彎管流量計不管道的額定阻力喪失題目，孔板的節省喪失只能看做彎管流量計的節能結果，是以對大型體系、大直徑、大流量和高壓力丈量方針加倍有益。

　　4、輕易弄臟，可丈量輕易堵截傳感器的流體

　　輪回水質不好，對流量丈量裝配的凈化很大。孔板流量計的拔出節省器或渦流流量計輕易被輪回水凈化或梗塞。特別是孔板節省器的正交局部，即便有一些污點，也會對丈量精度發生嚴重影響。彎頭傳感器不思疑輪回水等介質(如裂解引發的低溫熱解氣體)的順應性，即便持久運轉，也能確保彎管流量計的一般運轉，并確保充足的丈量精度。

　　5、順應性強，規模廣，無嚴酷的直線段請求

　　可以或許用流量計丈量的流體，如孔板、渦流和均勻速率管道，都可以或許用流量計丈量，比熱、高壓、打擊、振動、濕潤、塵埃等方面經常利用的流量系譜要好很多。因為低溫、高壓、打擊和振動，渦街流量計的利用規模很是無限，這與其丈量道理有關。振動、打擊對彎頭傳感器的一般操縱影響很小，而低暖和高壓對彎頭傳感器來講，經由進程接納與工藝管道不異資料的規范彎頭來處置。

　　規模很廣，另外一方面，彎管流量計表現丈量介質的流速具備較大的復蓋規模。與蒸汽或其余氣體介質一樣，流速規模為5m/s至70m/s，液體介質流速規模為0.3m/s至5m/s。有充足精度的差壓變送器在一路，可以或許取得很是小的流體流速上限。利用高品質的微差壓變送器，彎管流量計能順應低流速、小旌旗燈號丈量的請求。總之，彎管流量計的規模可以或許完整知足差別工具的流量丈量請求。

　　規模廣，但彎頭傳感器的多少尺寸不限定，直徑可以或許從10毫米到1米或2米以上。直管段的請求不嚴酷，是現場彎管流量計的主要特色之一，很多流量丈量裝配因為現場直管段不合適請求，沒法丈量或沒法保障丈量精確性。彎管流量計僅保障前5D和后2D，在現實利用中較著低于其余流量丈量裝配的請求。

　　6、丈量精度高

　　嘗試證實彎管流量計的丈量精度可達1.0%。

　　7、丈量數據可間接拜候DCS體系。

　　丈量數據引入了溫度和壓力校訂等計較功效的DCS，使您可以或許履行剎時、積累、報告、打印等功效
