孔板流量計，它與噴嘴流量計、文丘里流量計、彎管流量計、均速管流量計等產物同屬于差壓式流量計。也屬于節省裝配的一種，當與別的儀器儀表組合在一路的時辰，便能夠用來丈量各類氣體、液體或蒸汽。最罕見的組合便是孔板與差壓變送器、流量積算儀的搭配，其特色便是布局簡略，保護起來很輕易，任務機能不變不易破壞。

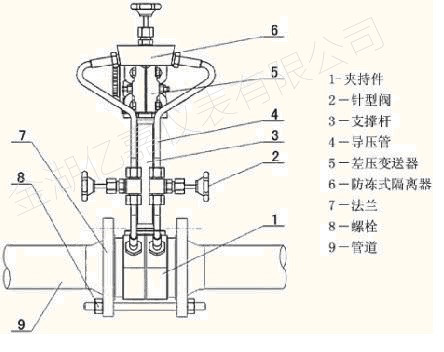

上圖為孔板用戶計的布局表示圖，今后圖大師能夠便利的看出孔板流量計實際流量丈量時的各構成局部。孔板、停止閥、三閥組、差壓變送器、流量積算儀這首要的幾個局部是必須要有的。

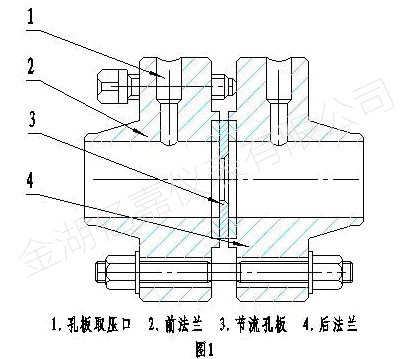

這張是孔板流量計的截面圖，今后圖能夠看出，介質顛末取壓口進入導壓管內，毗連差壓變送器對介質的流量停止丈量。而介質在顛末節省孔板時壓力與流速又會產生甚么樣的變更呢？大師請看下圖。

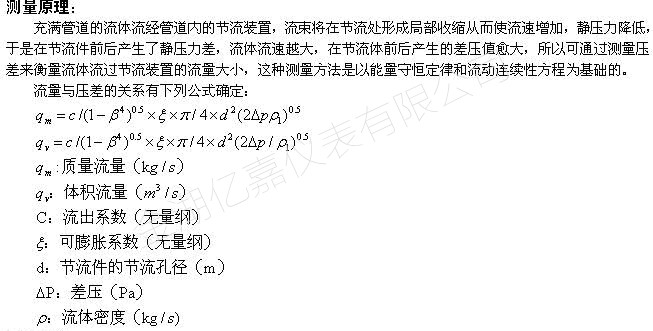

最初再給大師供給一下孔板水電磁流量計的丈量道理及公式，以便利您參考。
