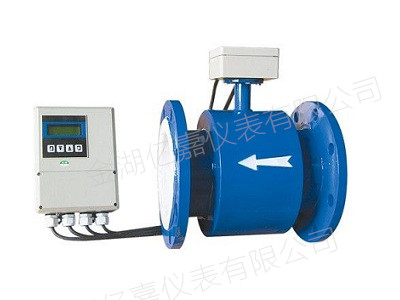

YJ-LDE系列分體式式電磁留量計是根基于法拉第電磁感到定律研發設想的高智能流量計產物，在原有手藝上咱們做出了立異與改良，進步了YJ-LDE系列電磁流量計的丈量精度、靠得住性與不變性，并且完美了利用功效，增添了電磁流量計的利用壽命。今朝，YJ-LDE系列電磁流量計普遍的利用在煤油化工、機器制作、冶金發電、造紙紡織、食物制藥、污水處置、環保監制等范疇。
YJ-LDE系列分離式式電磁流量數據計的布局：
一臺完全的電磁流量計凡是由六大局部構成（見圖1）：
1、磁路體系：
用于發生磁場，凡是有直流或交換磁場之分。普通電磁流量計都挑選50HZ工頻電源鼓勵發生的交變磁場。
2、丈量導管：
其感化是讓被測液體經由進程。為了使磁力線經由進程丈量導管時磁通量被分流或短路，丈量導管必須接納不導磁、低導電率、低導熱率和具備必然機器強度的資料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
3、電極：
用于引出和被丈量成正比的感到電勢旌旗燈號。電極普通用非導磁的不銹鋼制成，且被請求與襯里齊平，以便流體經由進程時不受障礙。它的裝置地位宜在管道的垂直標的目的，以防止積淀物聚積在其下面而影響丈量精度。
4、外殼：
普通由鐵磁資料制成，是分派軌制勵磁線圈的外罩，并斷絕外磁場的攪擾。
5、內襯：
在丈量導管的內側及法蘭密封面上，有一層完全的電絕緣襯里。它間接打仗被測液體，其感化是增添丈量導管的耐侵蝕性，防止感到電勢被金屬丈量導管管壁短路。襯里資料普通為耐侵蝕、耐低溫、耐磨的聚四氟乙烯塑料、陶瓷等。
6、轉換器：
由液體活動發生的感到電勢旌旗燈號非常微小，受各類攪擾身分的影響很大，轉換器的感化便是將感到電勢旌旗燈號縮小并轉換成同一的規范旌旗燈號并按捺首要的攪擾旌旗燈號。其使命是把電極檢測到的感到電勢旌旗燈號Ex經縮小轉換成同一的規范直流旌旗燈號。
YJ-LDE系列電磁流量計任務道理：
電磁流量計是按照法拉第電磁感到定律停止流量丈量的流量計。電磁流量計的長處是壓損極小，可測流量規模大。最大流量與最小流量的比值普通為20：1以上，合用的產業管徑規模寬，最大可達3m，輸入旌旗燈號和被測流量成線性，切確度較高，可丈量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、侵蝕性液體和泥漿、礦漿、紙漿等的流體流量。但它不能丈量氣體、蒸汽和純潔水的流量。
當導體在磁場中作切割磁力線活動時，在導體中會發生感到電勢，感到電勢的巨細與導體在磁場中的有用長度及導體在磁場中作垂直于磁場標的目的活動的速率成正比。同理，導電流體在磁場中作垂直標的目的活動而切割磁感到力線時，也會在管道雙方的電極上發生感到電勢。感到電勢的標的目的由右手定章鑒定，感到電勢的巨細由下式肯定：
Ex=BDv－－－－－－－－－－－－－－－－-式（1）
式中Ex—感到電勢，V；
B—磁感到強度(du)，T
D—管道內徑，m
v—液體的平均流速，m/s
但是體積流量qv即是流體的流速v與管道截面積（πD2）/4的乘積，將式（1）代入該式得：
Qv=(πD/4B)* Ex －－－－－－－－-式（2）
由上式可知，在管道直徑D己定且堅持磁感到強度B不變時，被測體積流量與感到電勢呈線性干系。若在管道兩側各拔出一根電極，便可引入感到電勢Ex，丈量此電勢的巨細，便可求得體積流量。
據法拉第電磁感到道理，在與丈量管軸線和磁力線相垂直的管壁上裝置了一對檢測電極，當導電液體沿丈量管軸線活動時，導電液體切割磁力線發生感到電勢，此感到電勢由兩個檢測電極檢出，數值巨細與流速成正比例，其值為：
E=B·V·D·K式中： E－感到電勢；
K－與磁場散布及軸向長度有關的系數；
B－磁感到強度；
V－導電液體平均流速；
D－電極間距；（丈量管內直徑）
傳感器將感到電勢E作為流量旌旗燈號，傳遞到轉換器，經縮小，變更濾波等旌旗燈號處置后，用帶背光的點陣式液晶顯現剎時流量和積累流量。轉換器有4~20mA輸入，報警輸入及頻次輸入，并設有RS－485等通信接口，并撐持HART和MODBUS和談。
注：差別電磁流量計參數略有差別，利用時請務必檢查申明書。
按照法拉第電磁感到定律，在磁感到強度為B的平均磁場中，垂直于磁場標的目的放一個內徑為D的不導磁管道，當導電液體在管道中以流速v活動時，導電流體就切割磁力線.若是在管道截面上垂直于磁場的直徑兩頭裝置一對電極則能夠證實，只需管道內流速散布為軸對稱散布，兩電極之間發生感生電動勢：
e=KBDv (3-36)式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為：
qv= πeD/4KB (3-37)由上式可見，體積流量qv與感到電動勢e和丈量管內徑D成線性干系，與磁場的磁感到強度B成正比，與別的物理參數有關。這便是電磁流量計的丈量道理。
須要申明的是，要使式(3—37)嚴酷建立，必須使電磁流量計丈量前提知足以下假設：
①磁(ci)(ci)場(chang)是平均散布的恒(heng)定磁(ci)(ci)場(chang);
②被測(ce)流體的流速軸對(dui)稱(cheng)散布;
③被測液體長短磁性的(de);
④被測液體的電導率平均且各向異性。
YJ-LDE系列電磁流量計的產物特色：
1、丈量不受流體密度、粘度、溫度、壓力和電導率變更的影響；
2、丈量管內無障礙活動部件，無壓損，直管段請求較低；
3、系列公稱通徑DN15.5～DN3003。傳感器襯里和電極資料有多種挑選；
4、轉換器接納新奇勵磁體例，功耗低、零點不變、切確度高。流量規模度可達1503：1；
5、轉換器可與傳感器構成一體型或分手型；
6、轉換器接納16位高機能微處置器，2x16LCD顯現，參數設定便利，編程靠得住；
7、流量計為雙向丈量體系，內裝三個積算器：正向總量、反向總量及差值總量；可顯現．莊、反流量，并具備多種輸入：電流、脈沖、數字通信、HART和談；
8、轉換器接納外表裝置手藝(SMT)，具備自檢和自診斷功效；
YJ-LDE系列電磁流量計首要手藝參數：
|
履行規范 |
JB／T 9248—1999 |
||||
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、 |
||||
|
最高流速 |
15m／s |
||||
|
切確度 |
DN15～DN600 |
示值的：±0.35％(流速≥1m／s)；±3mm／s(流速<0.99m／s) |
|||
|
DN700—DN3000 |
示(shi)值的±0.53％(流速≥0.83m／S)；±4mm／s(流速<0.83m／S) |
||||
|
流體電導率 |
≥5uS／cm |
||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特別定貨 |
|
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
|
轉換器及一體型 |
—10℃—十60℃ |
||||
|
襯里資料 |
聚四氟乙(yi)烯、聚氯(lv)丁橡膠、聚氨(an)酯、聚全(quan)氟乙(yi)丙烯(F46)、加網PFA |
||||
|
最高流體溫度 |
—體型 |
70℃ |
|||
|
分手型 |
聚氯丁橡膠襯里 |
80℃；120℃(定貨時說明) |
|||
|
聚氨酯襯里 |
80℃ |
||||
|
聚四氟乙烯襯里 |
100℃；150℃(定貨時(shi)說明) |
||||
|
聚全(quan)氟乙丙烯(F46) |
|||||
|
加網(wang)PFA |
|||||
|
旌旗燈號電極和接地電極資料 |
不銹鋼0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
|
電極刮刀機構 |
DN300—DN3000 |
||||
|
毗連法蘭資料 |
碳鋼 |
||||
|
接地法蘭資料 |
不銹鋼1Crl8Ni9Ti |
||||
|
入口掩護法蘭資料 |
DN65—DNl50 |
不(bu)銹(xiu)鋼1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳鋼十(shi)不銹鋼1Crl8Ni9Ti |
||||
|
外殼防護 |
DNl5～DN3000分手型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
|
其余傳感器、——體型流量計和分手型轉換器 |
IP65 |
||||
|
間距(分手(shou)型(xing)) |
轉(zhuan)換器間隔傳感器普通(tong)不(bu)跨越100m |
||||
YJ-LDE系列電磁流量計流量規模：
|
口徑mm |
流量規模(mo)m3/h |
口(kou)徑mm |
流(liu)量規模m3/h |
|
φ15 |
0.061~6.361 |
φ450 |
57.231～5722.651 |
|
φ20 |
0.111～11.31 |
φ500 |
70.651～7065.001 |
|
φ25 |
0.181～17.661 |
φ600 |
101.741～10173.61 |
|
φ40 |
0.451～45.221 |
φ700 |
138.471～13847.41 |
|
φ50 |
0.711～70.651 |
φ800 |
180.861～18086.41 |
|
φ65 |
1.191～119.41 |
φ900 |
228.911～22890.61 |
|
φ80 |
1.811～180.861 |
φ1000 |
406.941～40694.41 |
|
φ100 |
2.831～282.601 |
φ1200 |
553.901～55389.61 |
|
φ150 |
6.361～635.851 |
φ1600 |
723.461～72345.61 |
|
φ200 |
11.31～1130.41 |
φ1800 |
915.621～91562.41 |
|
φ250 |
17.661～176.251 |
φ2000 |
1130.41～113040.001 |
|
φ300 |
25.431～2543.401 |
φ2200 |
1367.781～136778.41 |
|
φ350 |
34.621～3461.851 |
φ2400 |
1627.781～162777.61 |
|
φ400 |
45.221～4521.61 |
φ2600 |
1910.381～191037.61 |
YJ-LDE系列電磁流量計電極挑選：
|
電極資料 |
耐蝕及耐磨機能 |
|
不(bu)銹鋼0Crl8Nil2M02Ti |
用于產業用水、糊口用水、污水等具備弱侵蝕性的介質，合用于煤油、化工、鋼鐵等產業部分及，市政、環保等范疇。 |
|
哈氏合(he)金B |
對沸點以下的統統濃度的鹽酸有杰出的耐蝕性，也耐硫酸、磷酸、氫氟酸、無機酸等非氯化性酸、堿，非氧化性鹽液的侵蝕。 |
|
哈氏合金C |
本事非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的夾雜介質的侵蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其余氧化劑的侵蝕，如高于常溫的次氯酸鹽溶液、海水的侵蝕 |
|
鈦 |
本事海水、各類氯化物和次氯酸鹽、氧化性酸(包含發煙硫酸)、無機酸、堿的侵蝕。不耐較純的復原性酸(如硫酸、鹽酸)的侵蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則侵蝕大為下降。 |
|
鉭 |
具備良好的耐蝕性和玻璃很類似。除氫氟酸、發煙硫酸、堿外，幾近本事——切化學介質(包含沸點的鹽酸、硝酸和l 50℃以下的硫酸)的侵蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾近本事——切化學介質，但不合用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無侵蝕性，強磨損性的介質。 |
|
注： 因為介質品種單一，其侵蝕性又受溫度、濃度、流速等龐雜身分影響而變更，故本表僅供參考。用戶應按照現實環境本身做出挑選，須要時應做擬選資料的耐腐實驗，如掛片實驗 |
|
YJ-LDE系列電磁流量計內襯挑選：
|
|
首要機能 |
最高介質溫度 |
合用規模 |
|
|
—體型 |
分手型 |
|
||
|
聚四氟(fu)乙(yi)烯(xi)（F4) |
是化學機能最不變的一種塑料，本事沸騰的鹽酸、硫酸、硝酸和王水，也本事濃堿和各類無機溶劑。不耐三氟化氯、低溫三氟化氯、高流速液氟、液氧、自氧的侵蝕。 |
70℃ |
100℃ 150℃(需特(te)別定(ding)貨) |
1、濃酸、堿等強侵蝕性介質。 2、衛生類介質。 |
|
聚(ju)全氟乙丙烯（F46) |
同F4，耐磨性、抗負壓才能高于F4。 |
同上 |
|
|
|
聚氟(fu)合乙烯(xi)（Fs) |
合用溫度下限較聚四氟乙烯低，但本錢也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨機能好。2、耐普通低濃度酸、堿、鹽介質的侵蝕，不耐氧化介質的侵蝕。 |
80℃ 120℃(需(xu)特別定(ding)貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨機能極強。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
YJ-LDE系列電磁流量計完全選型：
|
型號 |
口徑 |
|
|||||||
|
YJ-LDE |
15~2600 |
||||||||
|
|
|
代號 |
裝置情勢 |
|
|||||
|
Y |
一體式 |
||||||||
|
F |
分體式 |
||||||||
|
|
代號 |
轉換器型號 |
|||||||
|
ZA |
圓形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代號 |
輸入旌旗燈號 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
頻次 1KHz |
||||||||
|
Rs |
串行通信（485） |
||||||||
|
C |
節制輸入 |
||||||||
|
|
代號 |
防爆請求 |
|||||||
|
N |
無防爆 |
||||||||
|
EX |
防爆（僅合用于分體式） |
||||||||
|
|
代號 |
介質溫度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(僅合用于分體式） |
||||||||
|
|
代號 |
內襯材質 |
|||||||
|
NE |
氯丁橡膠（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代號 |
電極材質 |
|||||||
|
316L |
不銹鋼 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
YJ-LDE系列電磁流量計裝置圖示：
1、挑選布滿液體的直管段，如管路的垂直段（流向由下向上為好）或布滿液體的程度管道（全部管路中最低處為好），在裝置與丈量進程中，不得呈現非滿管環境。
2、丈量地位應選在下流大于5D和下流有3D直管段處。
3、丈量點挑選應盡能夠闊別泵，閥門等裝備，防止其對丈量的攪擾。
4、丈量點挑選應盡能夠闊別大功率電臺，強磁場攪擾源等。
YJ-LDE系列分離式式電磁用戶電磁流量計品德許諾：
金湖億嘉儀表無限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產物，并為一切產物供給一年的質保。一年內如呈現產物品德題目（不包含易損件或輔件）一概收費維修，并收費供給手藝撐持。
